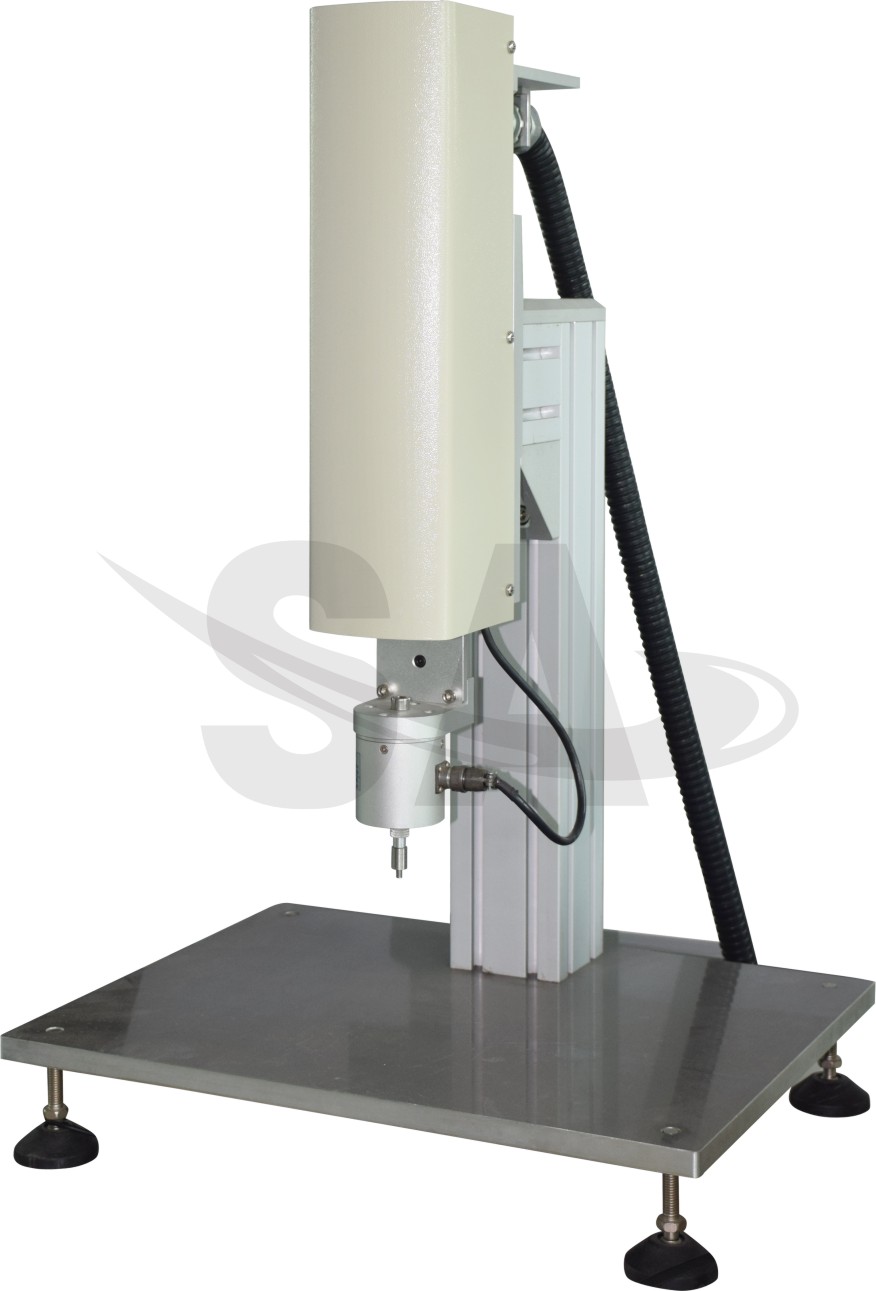

充電樁線纜彎曲試驗機

一、產品概述：

本裝置滿足GB/T20234.1-2015標準中第7.15章節（表7）以及GB11918.1-2014第24章規定的試驗要求。適用于充電樁相關生產廠家和質檢部門對充電車輛插頭及插座的電源連接線纜進行“機械強度”部分的彎曲連接部位試驗。

二、產品特性：

1）試驗機采用進口伺服電機系統驅動，智能觸摸屏設置顯示。本機可選配帶負載電源（0-60A可定制）。

2）試驗機可以智能判斷電源線的短路、斷路或粘連、接觸不良等情況且能自動停機，并顯示測試失敗對應通道，發出聲光報警及字符提示，方便研究開發電線故障。

3）整機采用優質冷軋鋼板烤漆和電泳鋁合金支架組成，美觀大方，堅固耐用。

三、 主要技術參數：

1、 控制系統：進口5.7吋人機界面（真彩液晶觸摸屏）、德國西門子可編程控制器（PLC）；

2、屏幕設定和顯示資料：參數監控、電流預調、角度設定、速度預調、計數設定、工位選擇、報警指示和字符提示等；

3、 試驗工位：單工位（可定制多工位測試）；程序可自行設定單工位或者任意工位的實驗；

4、 試驗速率：可設置和智能調節5～60次/分(r.p.m)；

5、 試驗彎曲旋轉角度：可設置和智能調節（5~720o度試驗角度可預置）；

6、 計數器：0～9999999次可預置，有停電記憶功能；

7、 砝碼重量及材質： 20N，25N，50N，75N，100N砝碼各一套，砝碼材質為SUS304#不銹鋼；

8、 選配試驗阻性/感性負載0-60A可手動調節；

9、 測試電壓：AC0～250V連續可調，31/2LED數字顯示，精度：0.5級；

10、 測試電流：AC0～60A連續可調，31/2LED數字顯示，精度：0.5級；

11、 可外接電源，進行電器成品的連接部位實驗；（不含外接變頻電源，需外購）

12、 自帶智能電流表，可以設置上下限數字，方便判斷被測電源線的短路、斷路和粘連等情況并可切斷當前工位的計數器；

13、 外部帶指針顯示彎曲角度；

14、 帶電線的固定支架1套，方便夾線安裝。

15、 外形尺寸：約800*500*1700mm；

16、 重量：約320Kg；

17、 電源電壓：AC220V±5%、50Hz10A。
