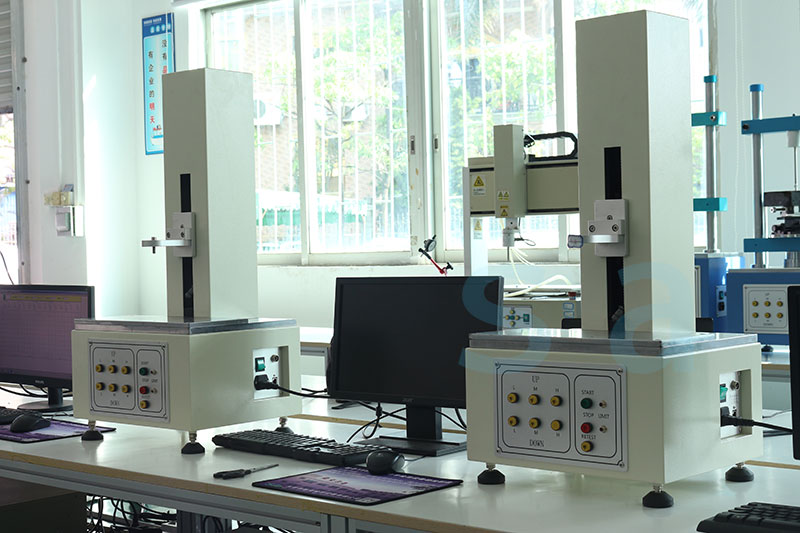

本試驗裝置根據GB/T20234.1-2015 電動汽車傳導充電用連接裝置，第1部分、GB/T18487.1-2001 電動車輛傳導充電系統，第1部分:一般要求設計制造；適用于連接器之插入、拔出測試，透過計算機的分析，可精確測量待測物之荷重及行程的相對應變化曲線，并可準確控制插拔行程、速度、設定次數及暫停時間等。尤其是各項專用的夾治具，更便于測試時讓連接器更能自動對準，使用伺服馬達及PLC 控制系統，操作簡單方便，且所有數據皆可儲存。

產品特點：

其中插頭插座壽命試驗機采用高檔鋁型材框架、鋁合金板、定制夾具機構、滑塊導軌、步進電機加絲桿。定制夾具，特點為四面夾持可調中心，夾持工件牢固不易松脫且兩邊帶導軌，保證每次動作都在同一位置。觸摸屏操作面板組合，使用方便；可配套電源負載箱落地式鈑金箱，進行電流、電壓、功率因素調節，實現空載帶電（額定電壓，無電流）插拔循環試驗和不分斷的短路方式循環試驗。

技術參數：

1、插拔力范圍:0–500N

2、移動范圍 :200mm（可調）

3、最小微調距離:0.01mm

4、測試速度范圍:0~200mm/min

5、治具盤尺寸:Φ200mm

6、X-Y移動臺移動范圍:0~75mm最小讀值0.01mm

7、連接器自動求心裝置：XY軸最大補償量±2mm、角度最大補償量-任意角度

8、荷重 :40N、50N或100N、500N、

9、設備尺寸約： 1500*500*700mm

10、機臺電源：AC220V
